Concevoir sa table de travail : quelques détails
- bois29_table-travail-multifonctions.png (1.38 Mo)
UN RAIL "MAISON"
La photo de l'usinage du profilé aluminium est parue dans la revue, mais en pastille, faute de place, la voici en grand format (cliquez dessus pour l'agrandir). Les métaux tendres, comme l'aluminium ou le laiton, s'usinent très bien avec les fraises au carbure que l'on utilise habituellement pour le bois.

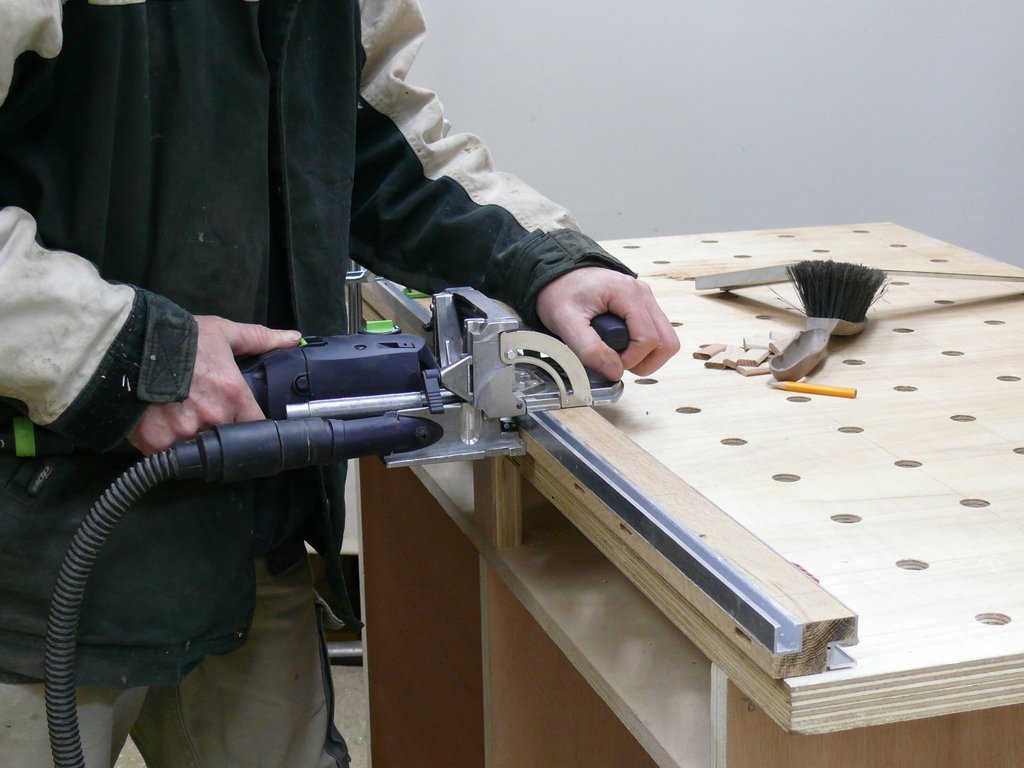

Le rail est fixé sur le chant de la table par des faux tenons de type Dominos. On voit ici l'usinage des mortaises sur le rail.

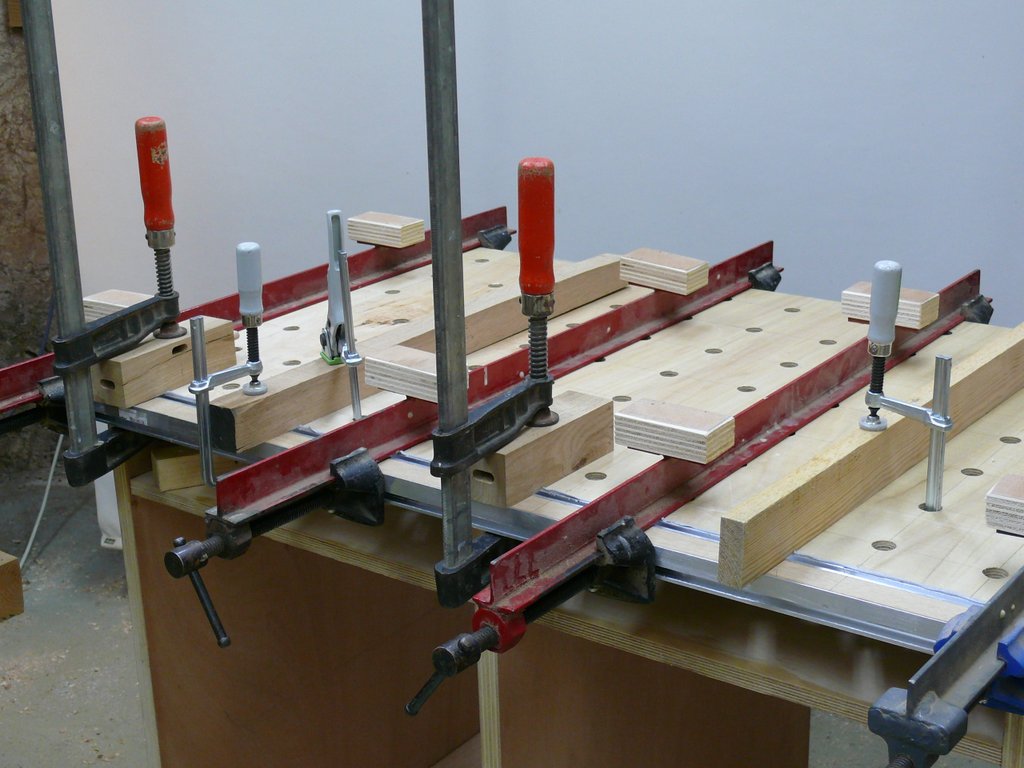

Le rail est enfin collé sur le chant de la table. Il est important qu'il soit parfaitement à fleur de la table, des tasseaux dressés sont pour cela plaqués sur cette dernière.
ASSEMBLAGES PLATEAU-PIÈTEMENT

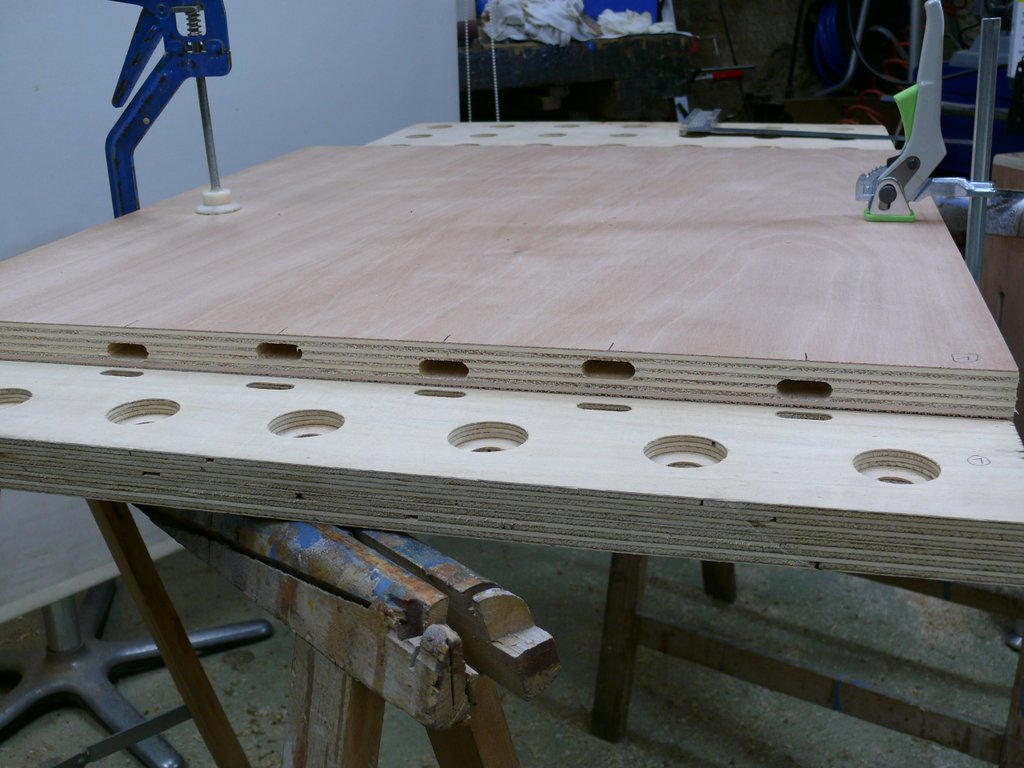

Piètement et plateau sont assemblés par faux tenons (là encore des Dominos Festool). Vous remarquerez que les mortaises sont décalées pour augmenter la stabilité de l'ensemble.
LES TIROIRS

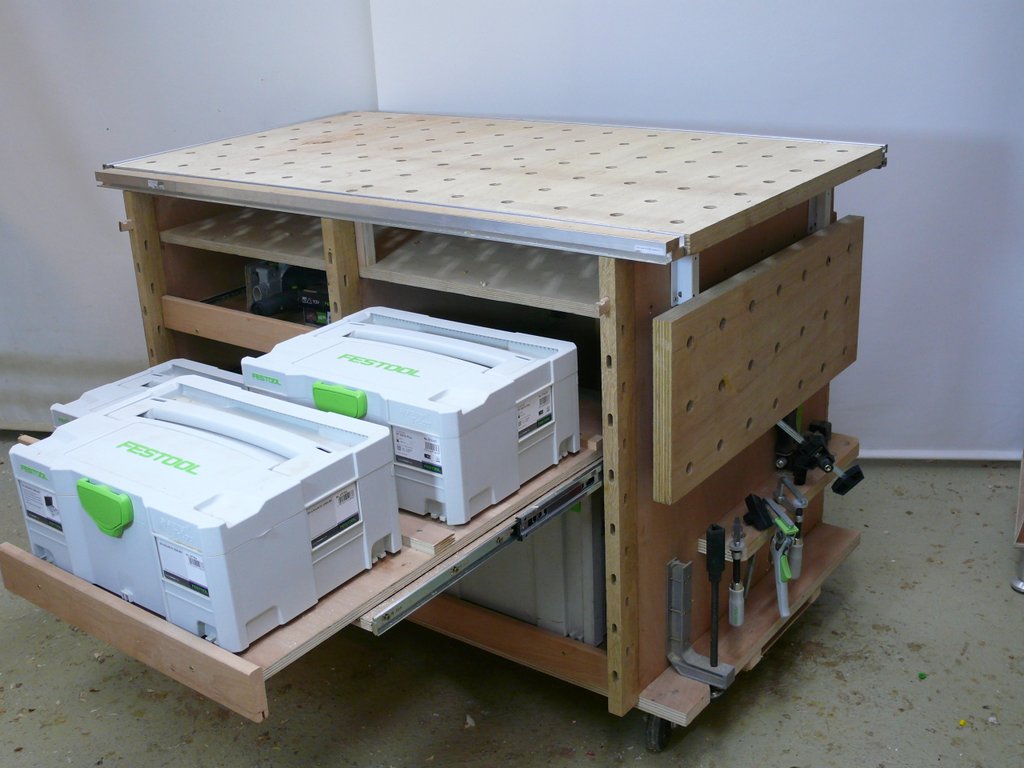

Tous les tiroirs sont équipés de coulisses à sortie totale pour permettre un accès facile aux Systainers qui y sont stockés.
UN RAIL SUPPORT D'ASPIRATION

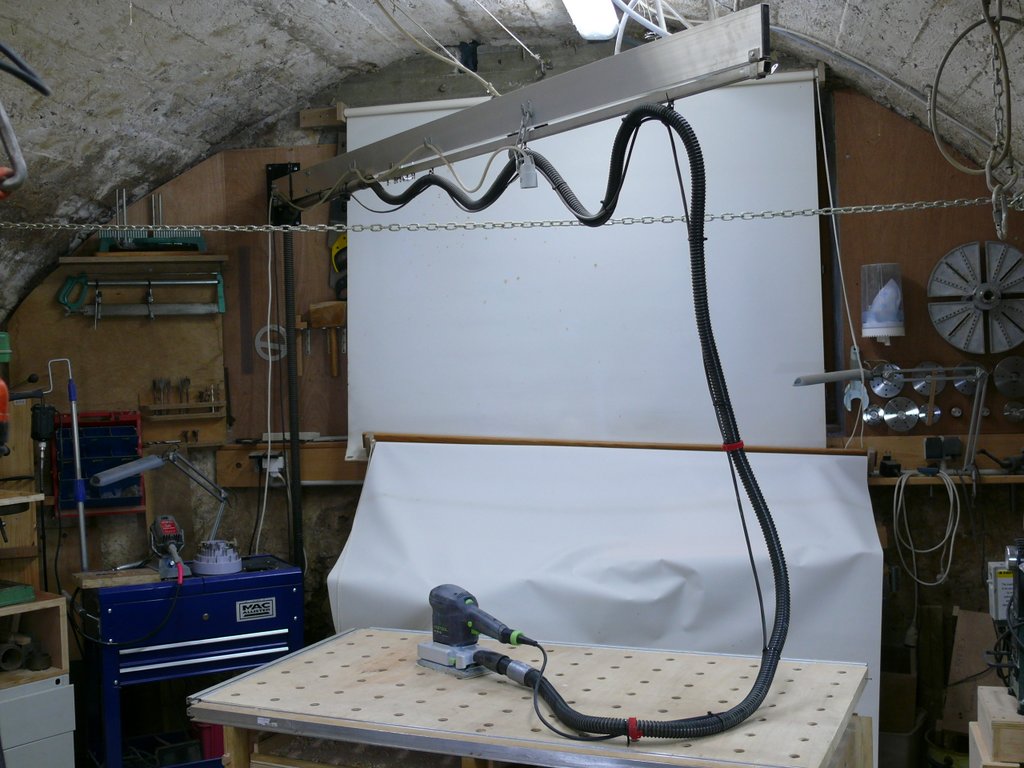

Pour pleinement exploiter les capacités de ce type de table, il est important de disposer d’un aspirateur à proximité. Le tuyau de l'aspirateur étant parfois gênant quand il court sur le sol de l'atelier, je n’ai pas voulu installer l’aspirateur sous la table pour ne pas perdre en capacité de rangement. J’ai donc opté pour le placer contre un mur et faire passer le tuyau par le haut, le long d’une règle de maçon fixée au mur par un pivot métallique. Ceci permet d’avoir instantanément le tuyau à disposition, sans l’avoir dans les jambes. Le système pivot+règle donne une grande amplitude de travail. Pour augmenter encore cette amplitude, j’ai fixé sur la règle de maçon une tringle à rideau sur laquelle est fixé le tuyau d’aspiration. Les machines Festool ont le gros avantage de toutes posséder le même type de câble d'alimentation pouvant être déconnecté directement de la machine. Il suffit donc d’avoir un seul câble qui arrive avec le tuyau d’aspiration, pour pouvoir y brancher n’importe quelle machine Festool. Dans l’éventualité de l’utilisation d’une machine d’une autre marque, j’ai tout de même fait arriver au milieu de la règle, une prise « normale ».
Voici le dispositif mis en evidence.
Le pivot fait gagner en amplitude de mouvement et permet également d'écarter le rail pour libérer la zone de travail.
Plans de la table de travail
Bonjour,
Je trouve votre réalisation très bien conçu et astucieuse.
Je ne suis pas du tout un travailleur du bois confirmé (c'est un hobby) mais j'adore ça.
J'aimerai beaucoup pouvoir la réaliser mais la "vue d'ensemble" dans la revue bois+ ainsi que les photos sur le site ne sont pas assez complète pour que je la réalise.
Auriez vous des plans plus précis ?
Une autre petite question, où achetez vous le contreplaqué de 30mm d'épaisseur dans ces dimensions. A ce jour je n'ai trouvé que des dimensions plus petites.
Merci d'avance et encore bravo pour cette table !!
Lepodo
- Connectez-vous ou inscrivez-vous pour publier un commentaire
Bonjour,
Bonjour,
Nous n'avons pas conçu de plans plus précis ou complet, car l'essentiel est sur la vue d'ensemble. toutes les cotes sont là pour vous permettre de découper vos pièces. La conception simple et robuste doit vous permettre de réussir la réalisation, texte à l'appui. N'hésitez pas à vous lancer.
Pour le contreplaqué de 30 mm, vous pouvez par exemple voir chez le vépéciste S.M.Bois qui propose ce type de matériau dans cette épaisseur, plaqué okoumé, pour usage intérieur ou extérieur.
- Connectez-vous ou inscrivez-vous pour publier un commentaire
Merci
Bonjour Mr Hovasse,
MErci d'avoir pris le temps de me répondre. Merci pour les infos, notamment pour le fournisseur de bois.
Bonne continuation.
