Un trio de meuble en épicéa : le bahut

Descriptif:
Plans détaillés du bahut en épicéa évoqué par Diomedea dans le n°43 de BOIS+.
Sommaire:


Remarque : le bouton bouton-visionner-pdf
(ci-dessus) n'est pas actif.


D'autres « Bonus » liés au n°43 :
- un abat-jour en placage
- un trio de meuble en épicéa : l'armoire

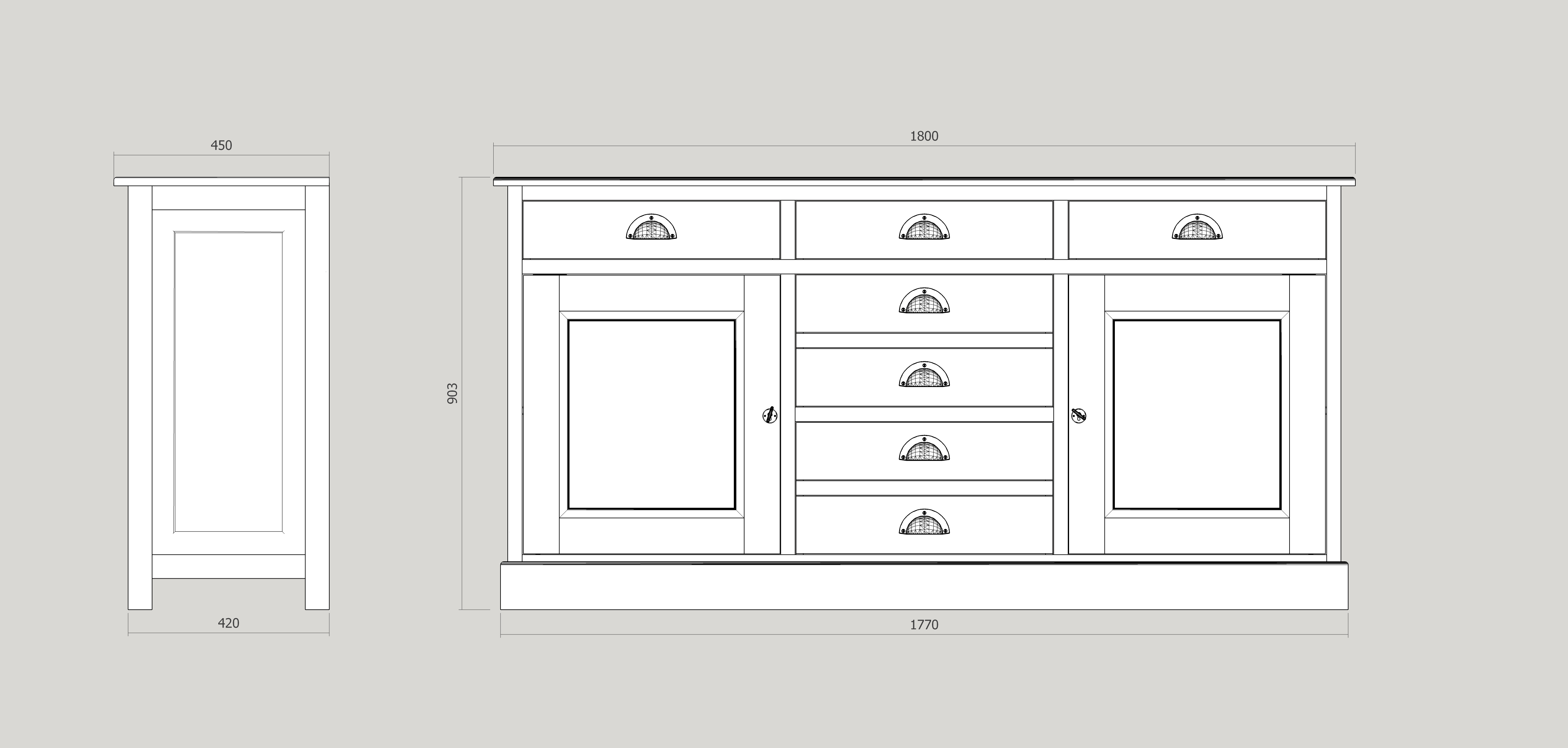

Encombrement

Vues-encombrement-bahut

Cliquez sur l'image pour l'agrandir

Ossature face et côté

Ossature-face-et-cote-bahut

► Animation des coupes

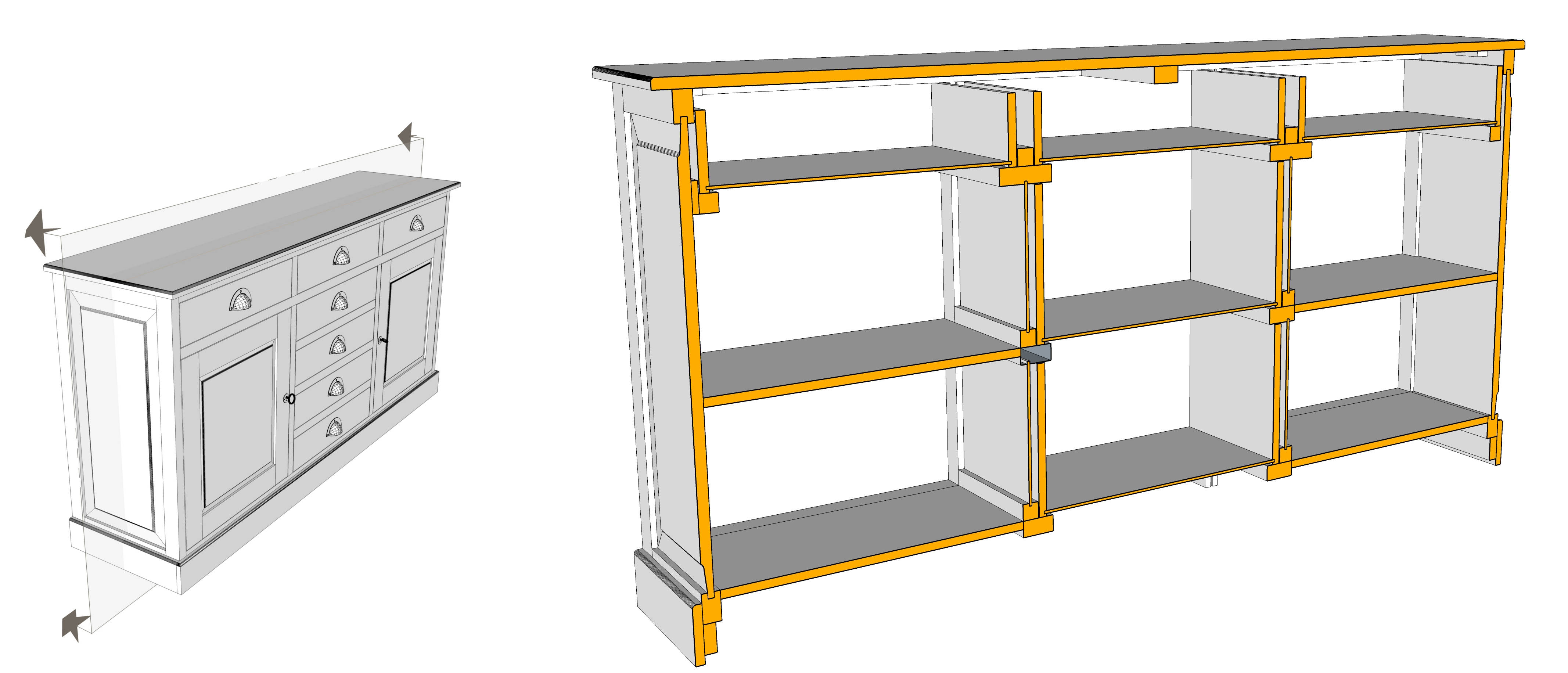

Coupe verticale longitudinale

coupe-longitudinale-bahut

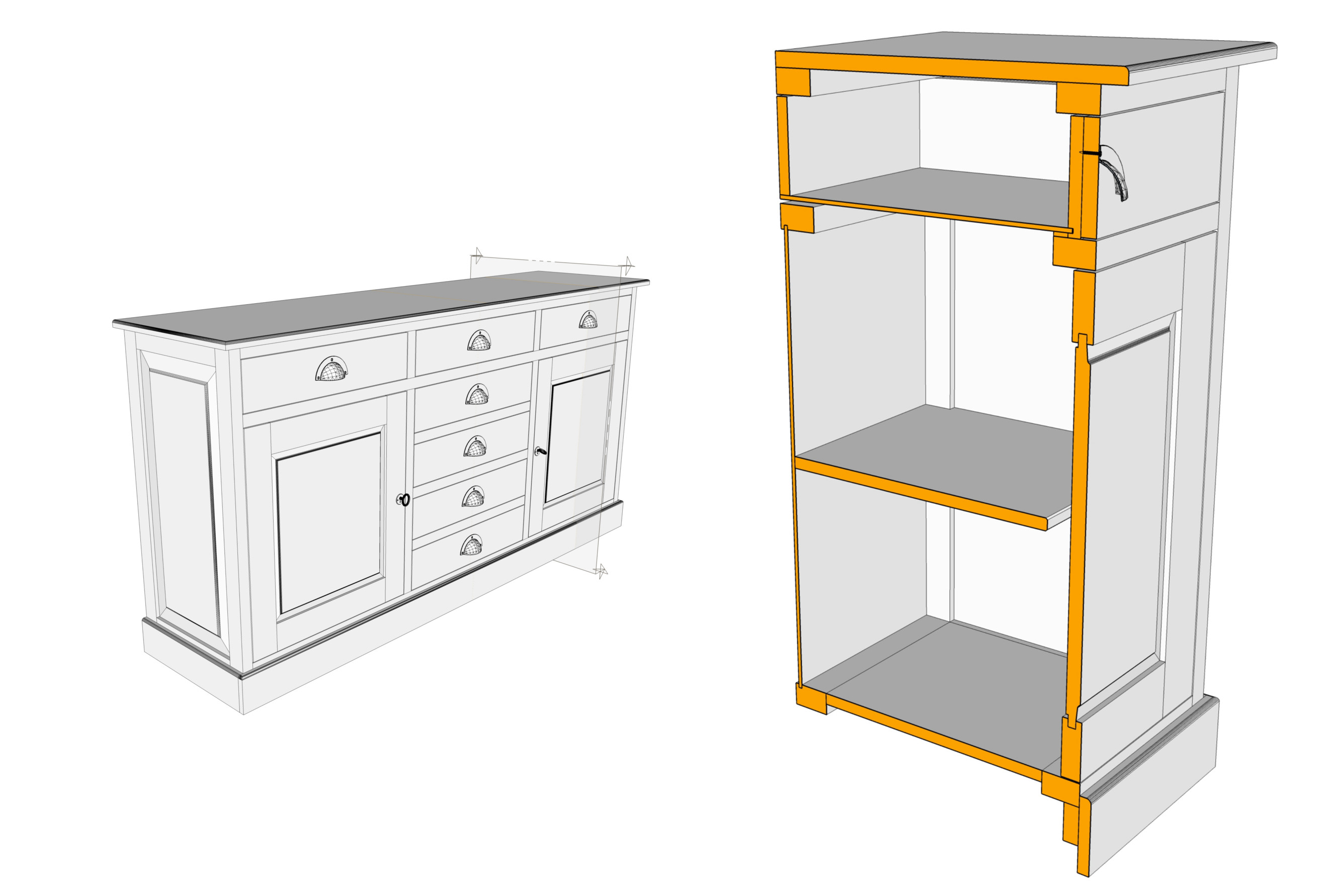

Coupe verticale transversale (porte+tiroir)

Coupe-verticale-transversale-bahut-1

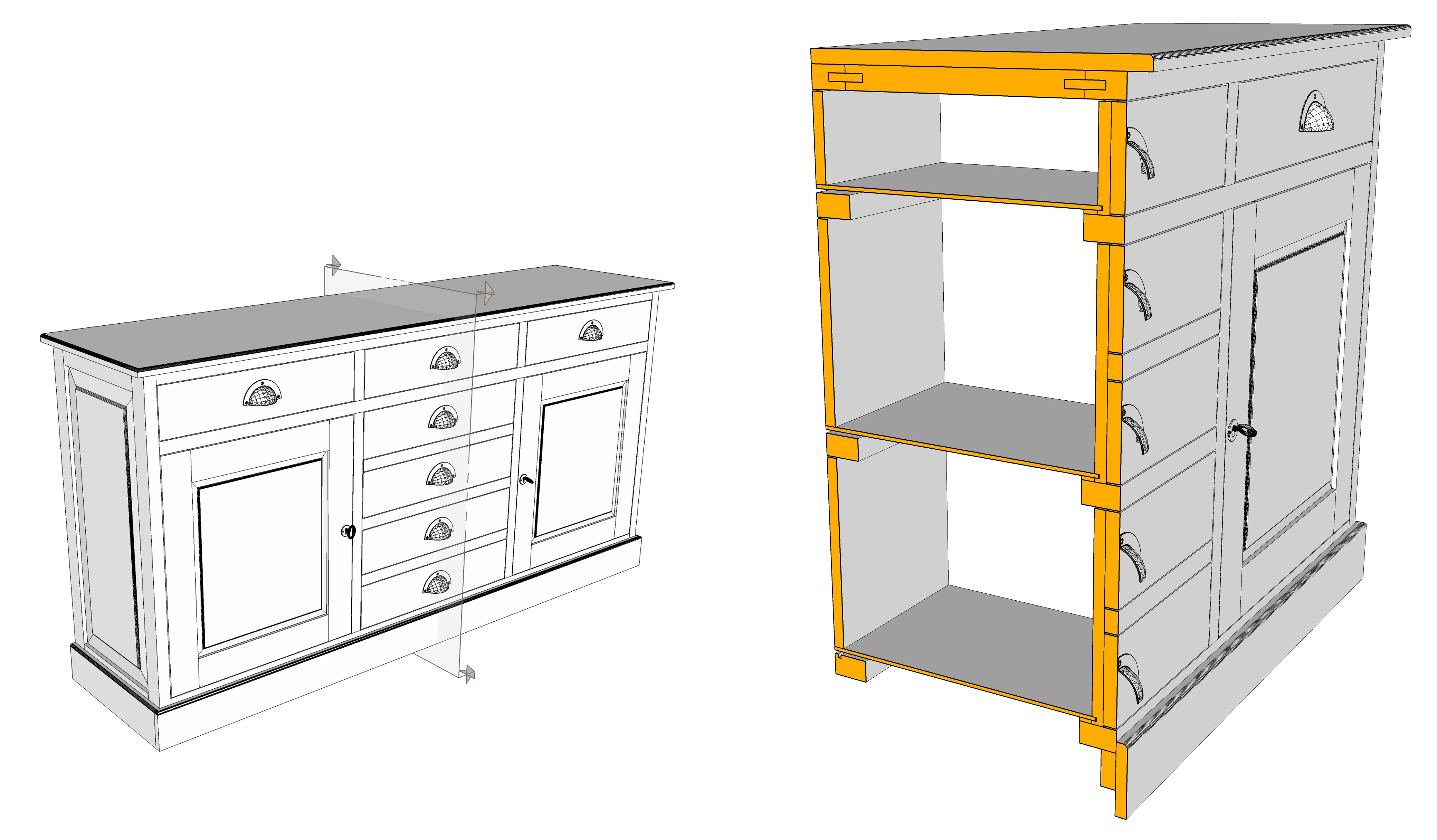

Coupe verticale transversale (tiroirs)

Coupe-verticale-transversale-bahut-tiroirs

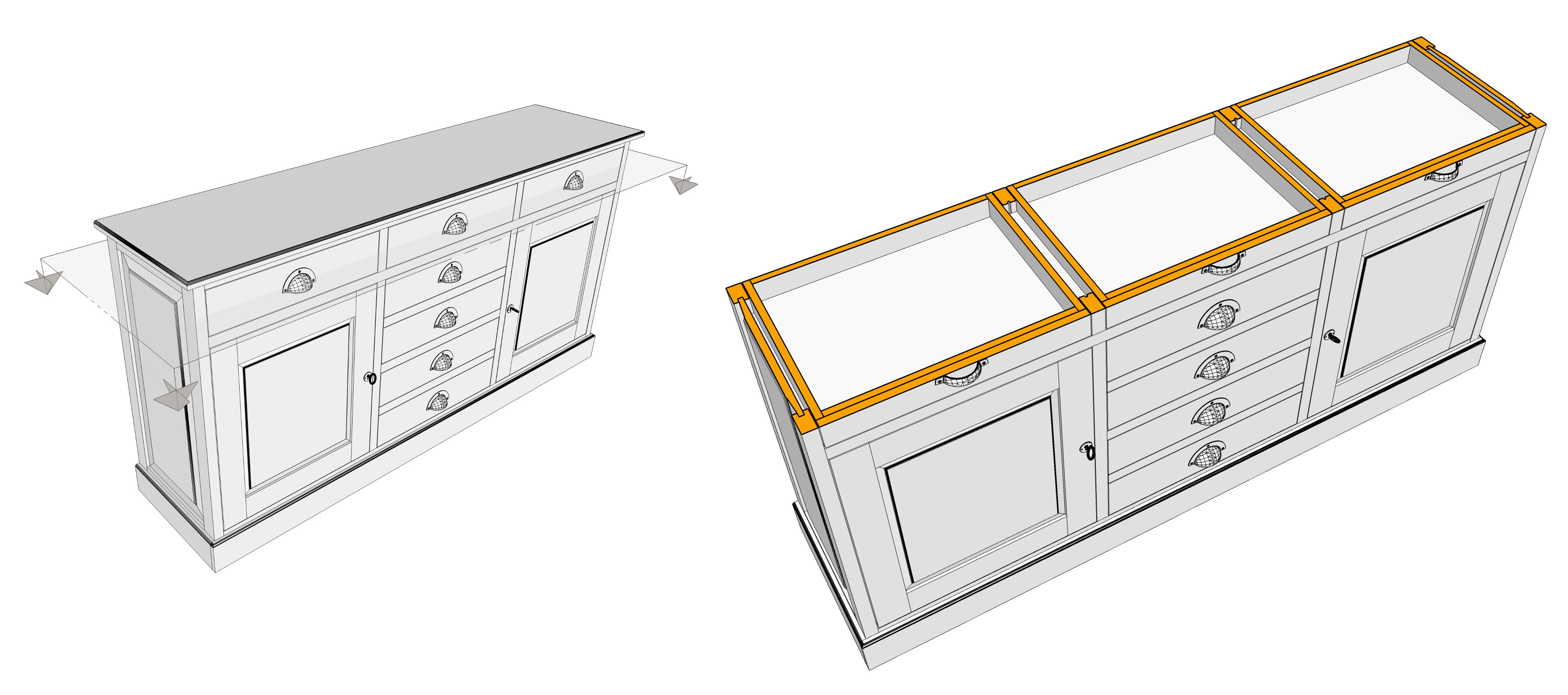

Coupe horizontale (tiroirs)

Coupe-horizontale-tiroirs-bahut

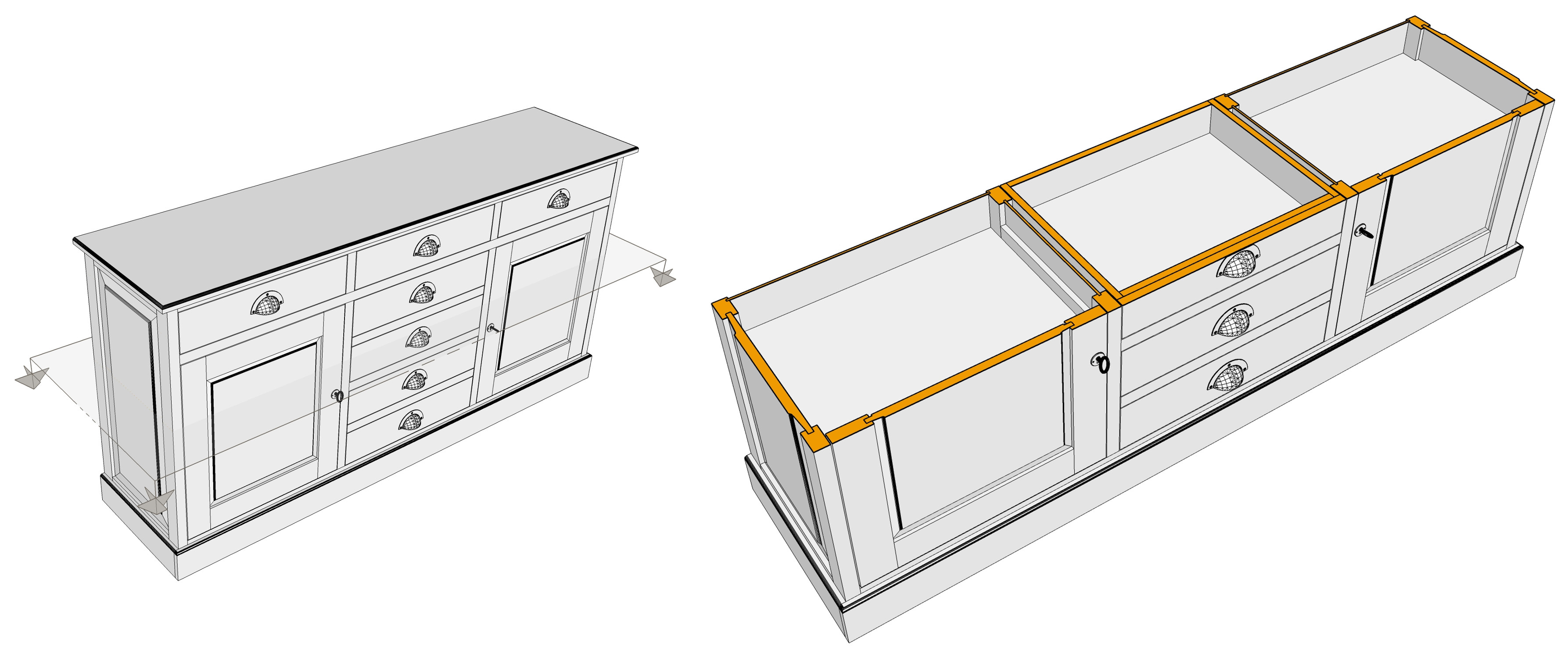

Coupes horizontale (portes + tiroir)

Coupe-horizontale-portes-tiroir-bahut

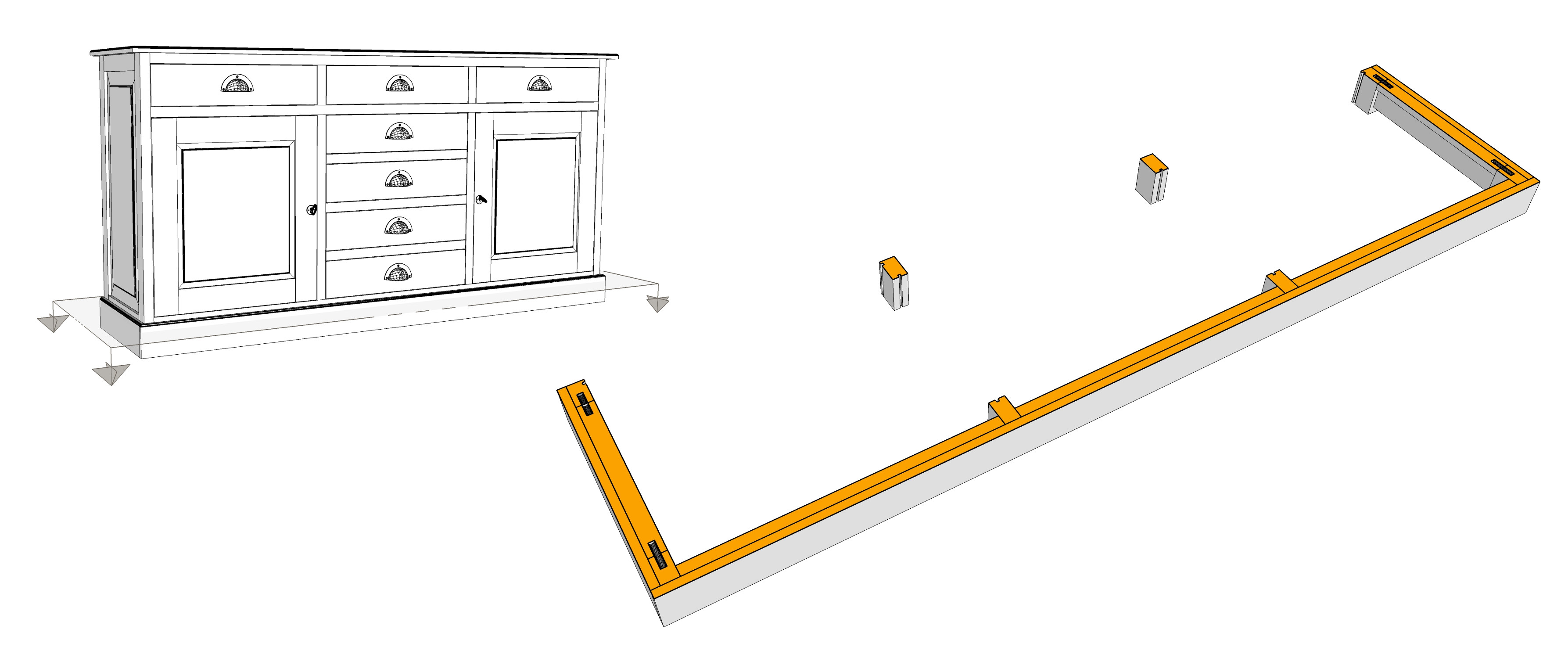

Coupes horizontales (plinthes)

Coupe-horizontale-plinthes-bahut
